Macles par rapport à un axe
On peut avoir transformation d'un axe inverse d'ordre 4 (tétraèdre quadratique ou sphénoèdre de la chalcopyrite) en axe 4 vrai.
Il existe également des macles polysynthétiques selon trois directions perpendiculaires, donnant une symétrie globale cubique. Exemple : la leucite.
par rapport à un plan
Sur le plan basal : espèces appartenant à l'hémiédrie non centrée : wulfénite.
Sur le plan pyramidal : (112) est la plus courante : chalcopyrite, stannite, braunite, anatase, hétérolite ; (101) est la plus connue : cassitérite (bec de l'étain), rutile (macle en genou), zircon, tapiolite ;
(301) rutile (macle en coeur)
- chalcopyrite : stannite.
sur un plan prismatique, rares (110) cahnite, scheelite.
|
NOM |
SYSTEME |
TYPE DE MACLE |
|

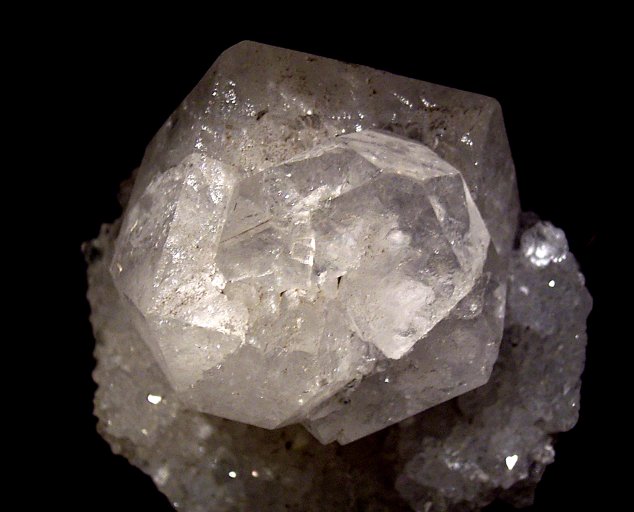

Apophyllite |
Quadratique holoèdre 4/m2/m2/m |
macle par pénétration (mêmes faces (100) (010) (110) |
|
Braunite |
Quadratique (hémièdre tétraèdrique) –42m |
Sur {112}
|
|
Cassitérite |
Quadratique holoèdre 4/m2/m2/m |

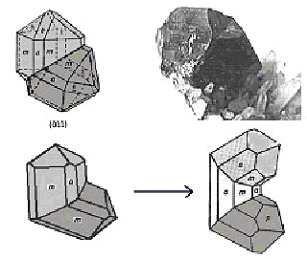

Macle fréquente sur {101}, souvent multiple, La cassitérite forme la macle en bec de gaz
Différentes macles du rutile En haut à gauche : macle en bec de gaz Au centre à gauche : macle en genou qui par multiplication peut former une macle cyclique avec un axe sénaire, présentée en dernière ligne

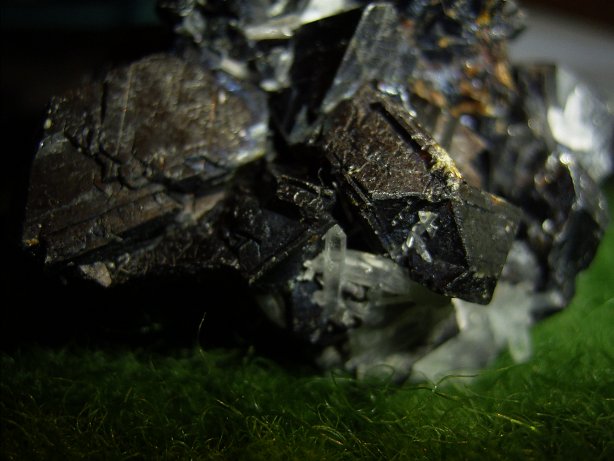

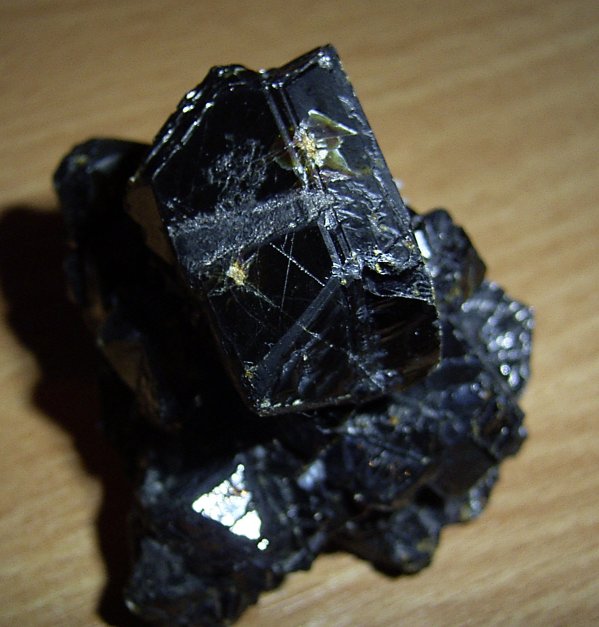

Cassiterite Pérou 40x40 mm Macle en genou et macle multiple |
|
Chalcopyrite |
Quadratique –4 2m |
Sur {112} Les cristaux de chalcopyrite présentent fréquemment l’antihémiédrie sous la forme de sphénoèdre ou de disphénoèdre. Les macles des deux sphénoèdres a1 et A1 sont fréquentes
macle de chalcopyrite constitué de 2 sphénoèdres Macle de contact
|
|
Rutile |
Quadratique 4/m2/m2/m |
Macle fréquente sur 101, souvent multiple, cyclique formant des anneaux de 8 individu

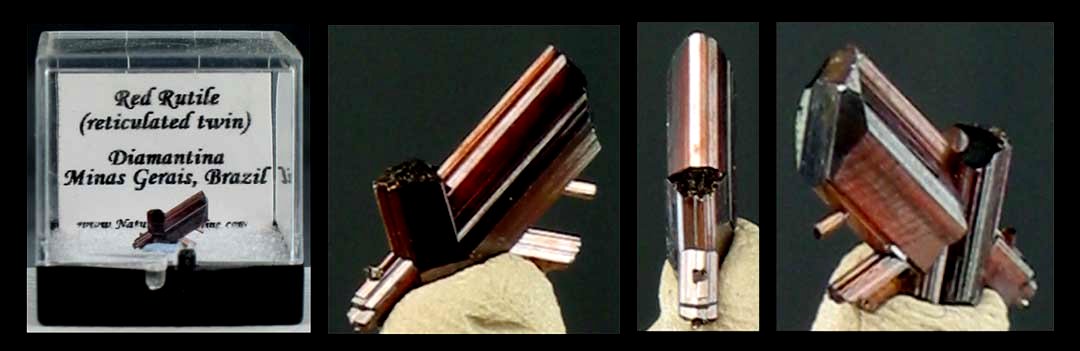

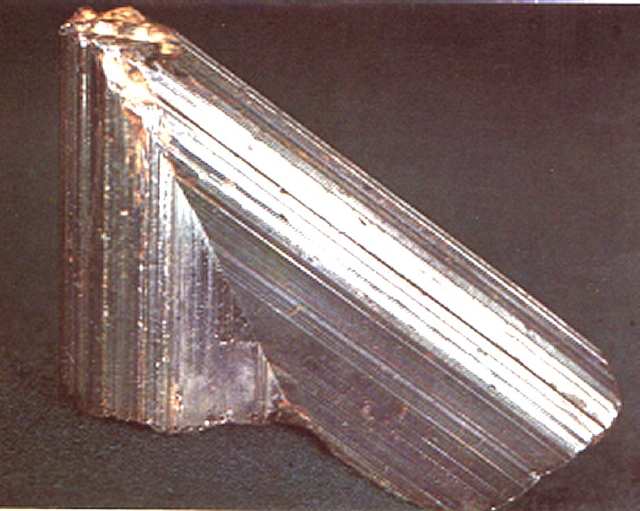

Le rutile (quadratique holoédrique) présente néanmoins de très jolies macles avec b1 (101) comme plan de macle. Il s’agit ici de macle par pseudo-mériédrie réticulaire. Par multiplication de la macle, il peut apparaître une macle cyclique avec un pseudo axe sénaire perpendiculaire à m (010), comme si le réseau du rutile constituait une mériédrie d’un réseau multiple, comportant un axe quaternaire et un axe sénaire orthogonaux. Le rutile forme donc principalement : - la macle en genou - la macle des pyramides du bec de gaz - une macle cyclique

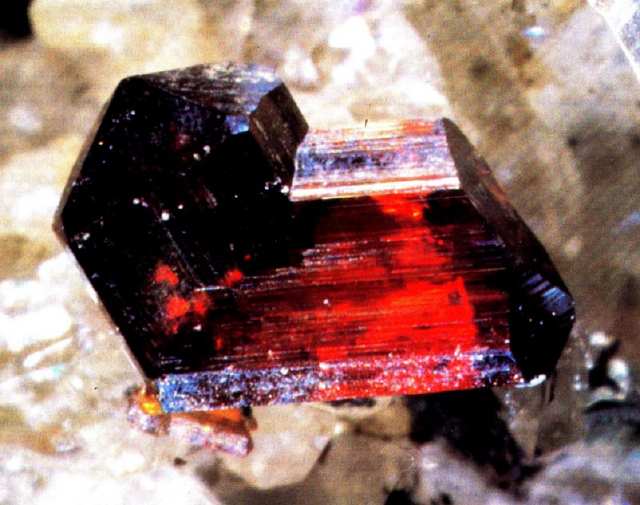

Rutile et quartz (Oisans) – 1,5 mm
|
|
Scheelite |
Quadratique- Hémiédrie centrée 4/m |
Par pénétration sur le prisme {110} fréquentes |
