Macles par rapport à un axe
Elles sont diverses et nombreuses. Les plus connues sont celles des feldspaths : macle de Baveno par rotation autour de [021] ou de Carlsbad, autour de [001], sans oublier les six macles par rotation de la staurolite, ou quatre des macles de la cryolite (pseudocubique).
Macles par rapport à un plan
Sur plan basal : (100) très courant, donnant un édifice à symétrie pseudoorthorhombique : clinopyroxènes, clinoamphiboles, gypse, arsénopyrite, wolframite, sphène, whewellite, herderite, lazulite, malachite, monazite.
Parfois (001) dans les clinopyroxènes, la herderite, les clinohumites, rarement -(010), la macle "de Montmartre", dans le gypse.
Sur d'autres plans : pas de loi prédominante mais plusieurs macles,
(101) clinopyroxènes, phillipsite-harmotome, calaverite,
(110) micas,
(011) clinopyroxènes, manganite, micas,
(320) énargite,
de nombreuses autres lois, particulières aux coïncidences de paramètres dans chaque espèce, restaurant une symétrie orthorhombique (parabutlerite (.105), azurite (.102), quadratique (monazite), rhomboédrique (kammererite), hexagonale (mimétite) ou cubique (cryolite).
NOM SYSTEME TYPE DE MACLE Acmite Monoclinique holoèdre 2/m Commune sur {100} Aegyrine Monoclinique holoèdre 2/m Commune sur {100} Arsénopyrite Monoclinique holoèdre 2/m Fréquentes par accolement ou interpénétration entre
autres selon {101} Il existe également des macles en croix ou en étoiles Augite Monoclinique holoèdre 2/m Sur {100}, Chloritoîde Monoclinique holoèdre 2/m Cristaux tabulaires souvent maclés Cryolite Monoclinique 2/m Par interpénétration communes selon une dizaine de lois
de macle Diopside hedenbergite Monoclinique holoèdre 2/m Sur {100}, souvent polygénétique ; sur {001}

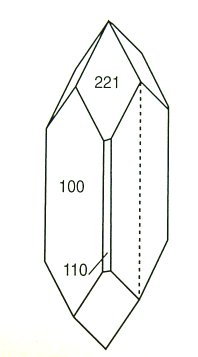

rare Diopsides maclées du lac Baïkal d'après Kokscharow (1862), in Goldschmidt Diopside maclée de Madagascar selon (100), d'après Lacroix (1922)
Epidote Monoclinique holoèdre 2/m Sur {100} FELDSPATHS POTASSIQUES ORTHOSE SANIDINE monoclinique holoèdre 2/m Dans la macle du péricline, l’axe y est un vrai axe
" diad " comme dans la structure triclinique. Les feldspaths monocliniques ne peuvent donc pas montrer
les macles de l’albite et du péricline lorsque pour eux les axes de macle
(^ (010) et y ) coïncident
avec le vrai " diad " présent dans la structure non maclée. Seule la macle de Carlsbad est fréquemment rencontrée.
Elle peut être de pénétration ou de contact. Dans ce second cas, de macle
de contact, l’angle rentrant entre les faces (001) et (-101) n’est que peu
prononcé La macle de Baveno forme un prisme pratiquement cubique à
partir de l’angle entre (001) et (021) qui est proche de 45 °. Les macles
multiples de Baveno comportant 3 voire 4 individus surviennent
parfois. La macle de Manebach est difficile à identifier car les
angles rentrants ne sont que faiblement marqués (il apparaît une nouvelle
fois ici la limite des angles rentrants comme indicatif de la présence ou
non d’une macle), et car le plan réticulaire est parallèle au principal
plan de clivage. La macle de Carlsbad est la plus fréquente , mais il
est possible de trouver des macles de Baveno et de Manebach.

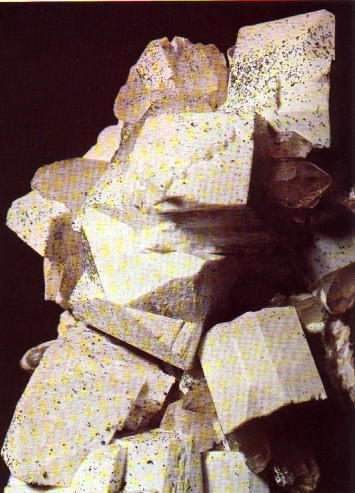

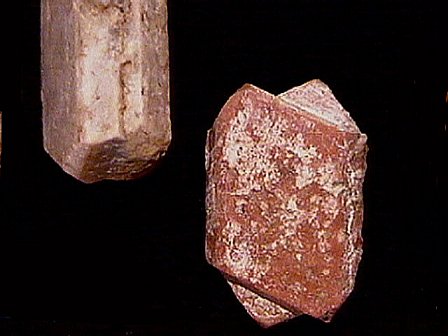

Orthose présentant la macle de Baveno Starbuck Claim, MT, USA Macle multiple de sanidine (Massif du Sancy) Orthose présentant la macle de Manebach Macle Péricline+Carlsbad(vue de dessus) (Issoire) Macle de Carlsbad sur de l’orthose
(Issoire) Gypse Monoclinique holoèdre 2/m Par accolements ou par pénétration fréquentes selon {100}
(macles dites en queue d’aronde) ainsi que selon {-101} Le gypse forme à partir de cristaux aplatis
mg1 a2, deux macles qui sont présentées en fig.
48-50 :

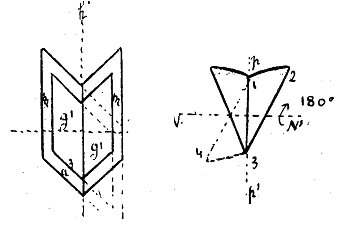

Après section par un plan pp passant par deux sommets
opposés puis hémitropie. Les faces de cette macle sont généralement
courbes.
Le plan de section est parallèle à un plan h1 et l’hémitropie, effectuée autour d’un axe
perpendiculaire à ce plan. Macles du gypse
a) macle de la queue d’hirondelle
b) Macle en fer de lance a)Gypse fer de lance de Vitry sur Orne (57) 6 cm b) pièce origine inconnue 8 cm
Gypse queue d'hirondelle de Sinard (05) a) 8 cm b) 3 cm Sélénite Hornblende Monoclinique holoèdre 2/m Macle sur {100} de deux individus présentant la
combinaison du pinacoïde {010} et des prismes vertical {110} et horizontal
{011} Laumontite Monoclinique holoèdre 2/m sur {100} Lavénite Monoclinique holoèdre Fréquente sur {100} Malachite monoclinique 2/m Selon le pinacoïde {100} fréquentes La malachite, bien qu’elle appartienne au système
monoclinique, possède un angle ph1 voisin de 90°. Elle est donc
pseudo orthorhombique. La macle se forme alors avec h1 comme plan de
macle et plan de jonction, et la perpendiculaire à h1 comme axe
de macle macle de la malachite selon h1 Manganite Monoclinique 2/m Sur {011}fréquentes MICAS Muscovite Sur plan basal {001} Sur plan {110} Multiple étoilée La muscovite présentée ci-dessous est un fabuleux exemple
de macle pour un mica. La structure du mica, hexagonale, est ici décomposée en
deux parallélogrammes dont l'orientation est différente; comme présenté
pour la calcite dans le paragraphe relatif aux macles par mériédrie
réticulaire. Dans ce cas très particulier, les feuillets de la
muscovite ont perdu une partie de sa géométrie (axe sernaire (ordre 6)

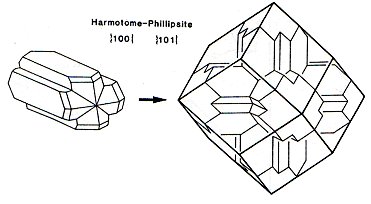

alors que la macle, elle, l'a gardé. Macle de muscovite (Chine) (8x5 cm2) Phillipsite Monoclinique Sur {101} Groupe de macles simulant une symétrie cubique : les
3 quadruplets sont perpendiculaires les uns les autres, comme les axes de
symétrie d’ordre 4 d’un dodécaèdre rhomboidal, chaque quadruplet comporte

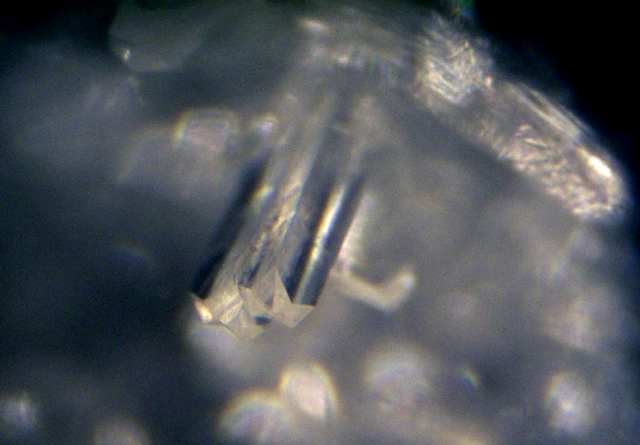

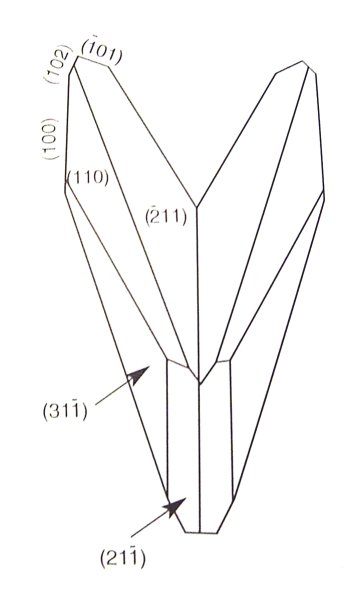

deux macles par interpénétration (donc quatre individus cristallins) macle de Phillipsite micro Mt Mezenc (43) Phosphophyllite Monoclinique holoèdre 2/m Macle en V de phosphophyllite d'Hagendorf (in Kasming 1994) Macle tabulaire et en V de phosphophyllite du Cerro Rico (in Wilson et Petrov 1999) Règne Minéral n°57

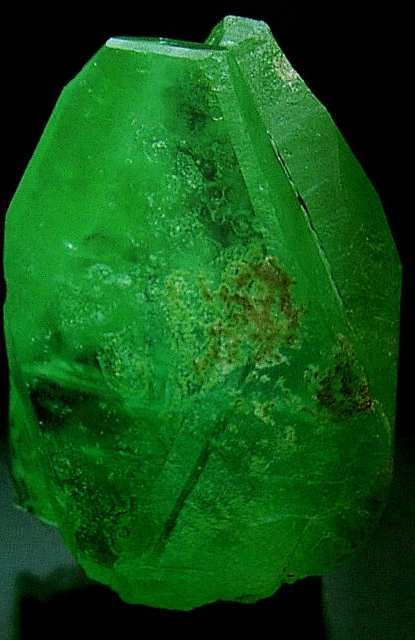

Ht 1,8 cm Cerro de Potosi, Bolivie, coll C.Davis, photo J. Scovil
Ht 38 cm Llalagua,Bolivie, coll ENSMines Paris, photo J. Scovil
PYROXENES Dioside Hédenbergite Spodumène Enstatite Spodumène Monoclinique holoèdre 2/m Commune sur {100} Staurotide Monoclinique holoèdre 2/m Macles cruciformes selon {031} croisette de Bretagne ou

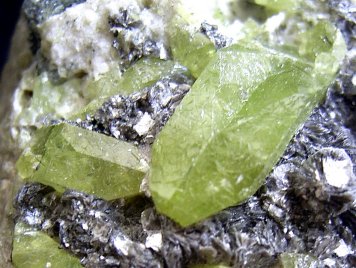

{231} croix de St André Titanite ou sphène Monoclinique holoèdre 2/m Accolements ou pénétrations selon {100} Trémolite Actinote Monoclinique holoèdre 2/m Possible sur {100} Wolframite Monoclinique holoèdre 2/m RAPPEL FELDSPATHS Les feldspaths monocliniques peuvent cristalliser principalement selon deux macles : Compte tenu de la description détaillée de ces macles dans le paragraphe relatif aux macles du système triclinique, je vous y renvoie. fig. 49 : Principales macles des feldspaths Nom Axe de la macle Plan réticulaire Remarques Macles perpendicul. Albite Manebach Baveno (droite) Baveno (gauche) X Prisme (droit) Prisme (gauche) Macles parallèles Carlsbad Péricline Acline A Acline B Estérel Ala A Ala B Macles composées Albite-Carlsbad _______(Roc tourné) Albita-Ala B Manebach-Acline A _______(scopie) Manebach-Ala A X-Carlsbad X-Acline B ^
^
^
^
^
^
^
[001] [010] [010] [010] [100] [100] [100] ^
z ^
x ^
y ^
x ^
z ^
y (010) (001) (021) (0-21) (100) (110) (1-10) (hk0), souvent (010) (h0l), section rhombique, parall à y----------------*---------- (001) (100) (0kl), section rhombique, parall à x----------------*---------- (001) (010) (010) (010) (001) (001) (100) (100) Répétée ; seulement triclinique Simple ü
Simple , rare pour þ
les plagioclases simple ü
ú
ý
répétée ; þ
seul pour les tricliniques ü
ú
ý
répétée ; þ
ü
ú
ú
ý
répétée ; ú
ú
ú
þ
Tab 1 : Macles des feldspaths
